Eixo cardã dianteiro da Ranger 2001.

[Edintruder]

Tweet

Perola negra, bem vindo ao fórum. O caso não é ser mirim ou expert, mas ajudar com o que sabe.

Faz como o rogério disse, pesquisa antes de abrir novo tópico e o que tiver dúvida basta usar um tópico relacionado ou daí sim abre novo tópico.

[fverna]

Flávio,

A 3º foto é a do acoplamento com a CT?
Foi instalada alguma luvas estriada para permitir movimento longitudinal no eixo?

Hoje desmontei o meu cardan na Cardan Nordeste (oficina até grande com filiais em diversas cidades) e quem me atendeu insitiu que a adaptação com cruzetas na Ranger funciona!!! Que já fez inúmeras coisa&tal. O que me deixou cismado foi que se essa adaptação gerasse muitos problemas, reclamações, etc não acredito que eles se propusessem a fazer.

Qual é o angulo limite para a instalação de cruzetas?
Em quanto tempo a "vibração" dessa adaptação traria problemas?
Onde seriam os problemas? No ponto mais fraco do sistema?
(no próprio cardan, CT ou diferencial dianteiro)

Olá Thelmo,

a 3ª foto é sim do acoplamento com a CT.

Eu INFELIZMENTE não tenho muito conhecimento deste sistema, por isso estou pedindo ajuda dos colegas e em especial ao Walter Casitta, pois ele aparenta ter um ótimo conhecimento do sistema.

O que posso dizer é relacionado ao uso, fiz uma trilha onde tinha muito barro e agua, por isso entrou um pouco na cabine e tive que tirar a forração do assoalho para lavar a rodei uns dias sem ela, aproveitei para prestar mais atenção aos barulhos produzidos em baixo do carro e nada de barulhos ou vibrações, o unico barulho é um nheco-nheco que parece ser um rolamento que foi pro beleléu, do mais, nada a reclamar, o 4x4 esta normal e sem estalos ou qualquer outra anomalia, tirando as explicações do nosso amigo Walter, não tenho reclamações sobre a adaptação que esta me atendendo muito bem, POR ENQUANTO.

O cara que me vendeu, usou o mesmo discurso que o aplicado em vc, agora resta saber se é verdadeira ou não, inclusive, liguei pro vendedor e falei o que eu tinha escutado referente a esta adaptação e ele disse que se der algum problema comprovado que foi devido a adaptação ele arca com as despesas, disse tb estar no ramo há 27 anos e que se não souber o que esta vendendo, ele para de trabalhar.

WALTER CASITTA, por gentileza, se puder tb tirar as duvidas do colega, ficamos ambos satisfeitos.

Abraço e qualquer outra duvida relacionado a peça, por favor, fique a vontade em perguntar, e desculpe-me pela extensão do texto.

Flávio

[fverna]

Caros esse site é perfeito, mas eu acho que vocês expert não gostão de falar como os mirins.

Perola Negra,

Seja bem vindo ao melhor forum sobre 4x4.

Também tive e ainda tenho muitas dificuldades de comunicação e entendimento com as pessoas que chegaram antes de mim e já adquiriram conhecimentos a mais que eu, a unica coisa que te aconselho é ser humilde em dizer que não entendeu ou que não entende, todos aqui tem paciencia o sulficiente para lhe explicar melhor.

Palavra chave: humildade, educação, paciencia, respeito e muita leitura.

Espero poder compartilhar com vc o que aprendi com esta galera que é nota 1000 e também aprender com vc que deve tb saber algumas coisas, assim como eu.

Abraço,

Flávio

[Bandinho]

Raposo, em março/09, troquei a bolacha do cardã dianteiro da minha Ranger, comprei da Maxpeças de BH, 500,00+32,00(frete)+35,00(torneiro)+ 50,00(mecânico). O serviço de torno foi feito aqui em Friburgo mesmo, já rodei +- 10.000km até agora sem problema algum. O mecânico colocou tb um pino pra engraxar a bolacha.
Abs

[Edintruder]

Pra terem uma idéia, a minha Ranger está pra vender e recentemente troquei o bolachão. Pra minha infelicidade, alguém "experimentou" o 4x4 e deve ter manobrado em 4x4 em piso firme. Resultado, moeu o diferencial traseiro! Na verdade quebrou o o pino que prende as satélites. Infelizmente retirei do picareta que estava à venda tarde demais. Quando o meu amigo entregou a Ranger na outra revenda, o vendedor me ligou imediatamente dizendo que tinha um barulho estranho embaixo dela. O meu amigo me disse isso, mas achei que fosse o cardam, apenas.

Resultado, R$720,00 do kit de planetárias e satélites.

[Raposo]

Raposo, em março/09, troquei a bolacha do cardã dianteiro da minha Ranger, comprei da Maxpeças de BH, 500,00+32,00(frete)+35,00(torneiro)+ 50,00(mecânico). O serviço de torno foi feito aqui em Friburgo mesmo, já rodei +- 10.000km até agora sem problema algum. O mecânico colocou tb um pino pra engraxar a bolacha.
Abs

Correto, Bandinho!
Entretanto, achei mais vantagem colocar o eixo dianteiro completo, original, plug and play, por R$ 771,00. Para mim foi mais viável porque não tenho torneiro de confiança para fazer o serviço.
Abraços.

[rogeriomasih]

salvo engano, um dos colegas narrou em outro tópico - faz bastante tempo - que lubrificou o bolachão com o uso de uma seringa através de uns orifícios existentes no mesmo.

Foi isso ou entendi errado?

[Bandinho]

Tb dá certo Rogério só q o tal orifício fica na frente do bolachão, ou seja é preciso sacar o cardã. O pino de lubrificação q o mecânico colocou vc não precisa tirar o cardã.
Abs

[TylerNTL]

Olá Thelmo,

a 3ª foto é sim do acoplamento com a CT.

Eu INFELIZMENTE não tenho muito conhecimento deste sistema, por isso estou pedindo ajuda dos colegas e em especial ao Walter Casitta, pois ele aparenta ter um ótimo conhecimento do sistema.

O que posso dizer é relacionado ao uso, fiz uma trilha onde tinha muito barro e agua, por isso entrou um pouco na cabine e tive que tirar a forração do assoalho para lavar a rodei uns dias sem ela, aproveitei para prestar mais atenção aos barulhos produzidos em baixo do carro e nada de barulhos ou vibrações, o unico barulho é um nheco-nheco que parece ser um rolamento que foi pro beleléu, do mais, nada a reclamar, o 4x4 esta normal e sem estalos ou qualquer outra anomalia, tirando as explicações do nosso amigo Walter, não tenho reclamações sobre a adaptação que esta me atendendo muito bem, POR ENQUANTO.

O cara que me vendeu, usou o mesmo discurso que o aplicado em vc, agora resta saber se é verdadeira ou não, inclusive, liguei pro vendedor e falei o que eu tinha escutado referente a esta adaptação e ele disse que se der algum problema comprovado que foi devido a adaptação ele arca com as despesas, disse tb estar no ramo há 27 anos e que se não souber o que esta vendendo, ele para de trabalhar.

WALTER CASITTA, por gentileza, se puder tb tirar as duvidas do colega, ficamos ambos satisfeitos.

Abraço e qualquer outra duvida relacionado a peça, por favor, fique a vontade em perguntar, e desculpe-me pela extensão do texto.

Flávio

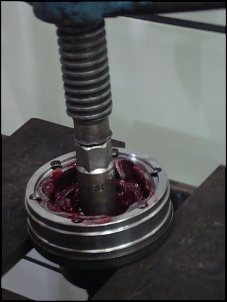

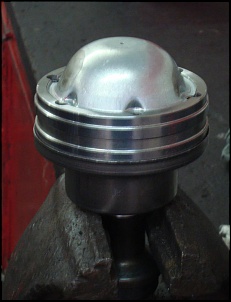

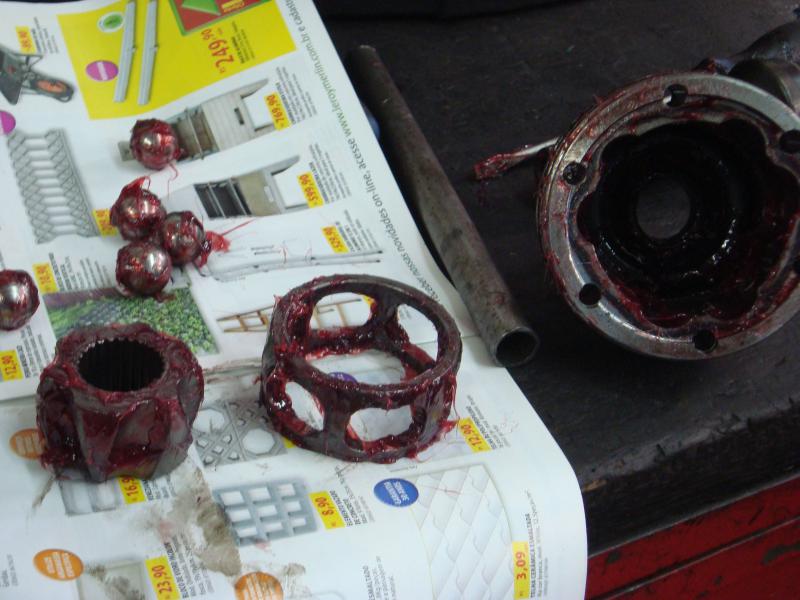

Baseado nos realatos, visita a oficina de cardan e nos pedaços do meu próprio cardan dianteiro seguem algumas reflexões:

-Concordo com Edintruder adaptar cruzetas é mais caro e provavelmente mais frágil que o substituir o bolachão. Vai por baixo umas três peças mais complexas e, teoricamente, caras que os pedaços que tenho nas mãos.

-Na minha interpretação a adaptação com cruzetas não irá danificar o diferencial dianteiro (DD) nem a CT. O ângulo de trabalho e o esforço imposto a CT e ao DD, será o mesmo do sistema com homocinética.

-O sistema com a adaptação de cruzetas apresenta o inconveniente da lubrificação a cada 5k km e, na minha opinião durará, muito menos que os 150k km que temos visto o sistema com homocinéticas aquentar.

-Manuseando uma junta com cruzetas fica claro o esforço imposto ao sistema devido ao angulo em qualquer junta. Ela é proporcional a velocidade e ao angulo e força o sistema no sentido de colocar os eixo com angulo de 0º

Dúvidas:
-Qual o angulo de trabalho máximo permitido às cruzetas?
-Qual o angulo entre os eixo da CT e do DD?
-A opção da ford por homocinética não pode ser mais econômica do que técnica?
-Não medi o angulo dos eixos (CT x DD) mas estimo em aproximadamente 10º. Por que não projetar o carro com um angulo menor? Resultando em menos esforços aos retentores e rolamentos e consequentemente mais durabilidade às peças?

[Edintruder]

As cruzetas possuem 100% da sua resistência de 0 a 5°, acima disso ela começa a entrar num diagrama de redução de resistência. Em relação à lubrificação, basta usar uma cruzeta blindada que dispensa a lubrificação. Quando mexi na minha, a cruzeta que liga no diferencial dianteiro está com excelente estado, coloquei mais graxa nela pois estava fora e foi fácil desmontar, porém mesmo debaixo d'água ela não perdeu a graxa original.

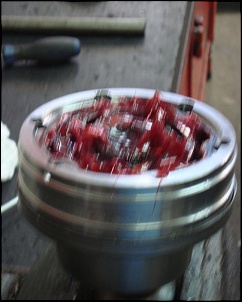

Eu mesmo havia lubrificado a homocinética, porém foi há uns 20.000km atrás. O que estragou não foi o sistema de esferas, mas o engrezado e acoplamento no espigão.

[Raposo]

Baseado nos realatos, visita a oficina de cardan e nos pedaços do meu próprio cardan dianteiro seguem algumas reflexões:

-Concordo com Edintruder adaptar cruzetas é mais caro e provavelmente mais frágil que o substituir o bolachão. Vai por baixo umas três peças mais complexas e, teoricamente, caras que os pedaços que tenho nas mãos.

-Na minha interpretação a adaptação com cruzetas não irá danificar o diferencial dianteiro (DD) nem a CT. O ângulo de trabalho e o esforço imposto a CT e ao DD, será o mesmo do sistema com homocinética.

-O sistema com a adaptação de cruzetas apresenta o inconveniente da lubrificação a cada 5k km e, na minha opinião durará, muito menos que os 150k km que temos visto o sistema com homocinéticas aquentar.

-Manuseando uma junta com cruzetas fica claro o esforço imposto ao sistema devido ao angulo em qualquer junta. Ela é proporcional a velocidade e ao angulo e força o sistema no sentido de colocar os eixo com angulo de 0º

Dúvidas:
-Qual o angulo de trabalho máximo permitido às cruzetas?
-Qual o angulo entre os eixo da CT e do DD?
-A opção da ford por homocinética não pode ser mais econômica do que técnica?
-Não medi o angulo dos eixos (CT x DD) mas estimo em aproximadamente 10º. Por que não projetar o carro com um angulo menor? Resultando em menos esforços aos retentores e rolamentos e consequentemente mais durabilidade às peças?

Ainda tem a situação da roda livre. A Natasha fica com o cardã dianteiro rodando direto, mesmo sem o 4X4 acionado.
Abraços.

[fverna]

Olá Walter,

Estou ansioso por por sua analise.

Estamos aguardando seu pronunciamento.

Abraço,

Flávio
